Fotowoltaika w domu - Jak podłączyć panele i uniknąć błędów?

Podłączenie paneli fotowoltaicznych do domowej instalacji to nie tylko kwestia kilku przewodów. Trzeba jeszcze dobrać układ stringów, dopasować falownik, policzyć napięcie po stronie DC i zadbać o zabezpieczenia, które nie zawiodą po pierwszej burzy albo zimowym mrozie. Poniżej rozkładam ten proces na proste etapy: od wyboru sposobu łączenia, przez montaż, po bezpieczeństwo i błędy, które najczęściej kosztują najwięcej.

Jak prąd z paneli trafia do domu

W praktyce myślę o instalacji PV jak o układzie kilku warstw, które muszą ze sobą współpracować. Moduły produkują prąd stały, ale dom pracuje na prądzie przemiennym, więc między nimi stoi falownik. To on nie tylko zmienia DC na AC, ale też pilnuje punktu mocy maksymalnej, czyli miejsca, w którym zestaw paneli oddaje najwięcej energii w danych warunkach.

String to po prostu łańcuch paneli połączonych tak, by pracowały wspólnie. Ten układ nie jest przypadkowy: liczy się napięcie, prąd, temperatura i to, czy wszystkie moduły zachowują się podobnie. Jeśli połączysz w jednym obwodzie elementy o różnych parametrach, instalacja nadal może działać, ale zwykle traci sprawność szybciej, niż inwestor się spodziewa.

Ja zawsze zaczynam od pytania: czy dach, falownik i sposób zużycia energii tworzą spójny układ, czy tylko „da się to podłączyć”. To drobna różnica w podejściu, ale właśnie ona decyduje, czy instalacja będzie pracować stabilnie przez lata. W kolejnym kroku warto zobaczyć sam proces montażu, bo tam najłatwiej wychodzą na jaw skróty, których lepiej nie brać.

Jak wygląda montaż i uruchomienie krok po kroku

Sam montaż zwykle przebiega podobnie, niezależnie od skali dachu. Różnice pojawiają się dopiero wtedy, gdy trzeba połączyć moduły z konkretnym falownikiem i rozdzielnicą. Wtedy liczą się już nie ogólne hasła, tylko kolejność prac, jakość złączy i poprawność pomiarów.

1. Analiza dachu i zużycia energii. Sprawdza się zacienienie, kierunek połaci, miejsce na falownik i trasę kablową.
2. Projekt stringów. Na tym etapie ustala się, ile modułów trafia do jednego łańcucha i czy całość mieści się w zakresie falownika.
3. Montaż konstrukcji i modułów. Panele mocuje się zgodnie z instrukcją producenta, bez improwizacji przy klamrach, uszczelnieniach i punktach podparcia.
4. Połączenie strony DC. Łączy się przewody solarne i złącza tego samego typu, dbając o polaryzację oraz porządny zacisk konektorów.

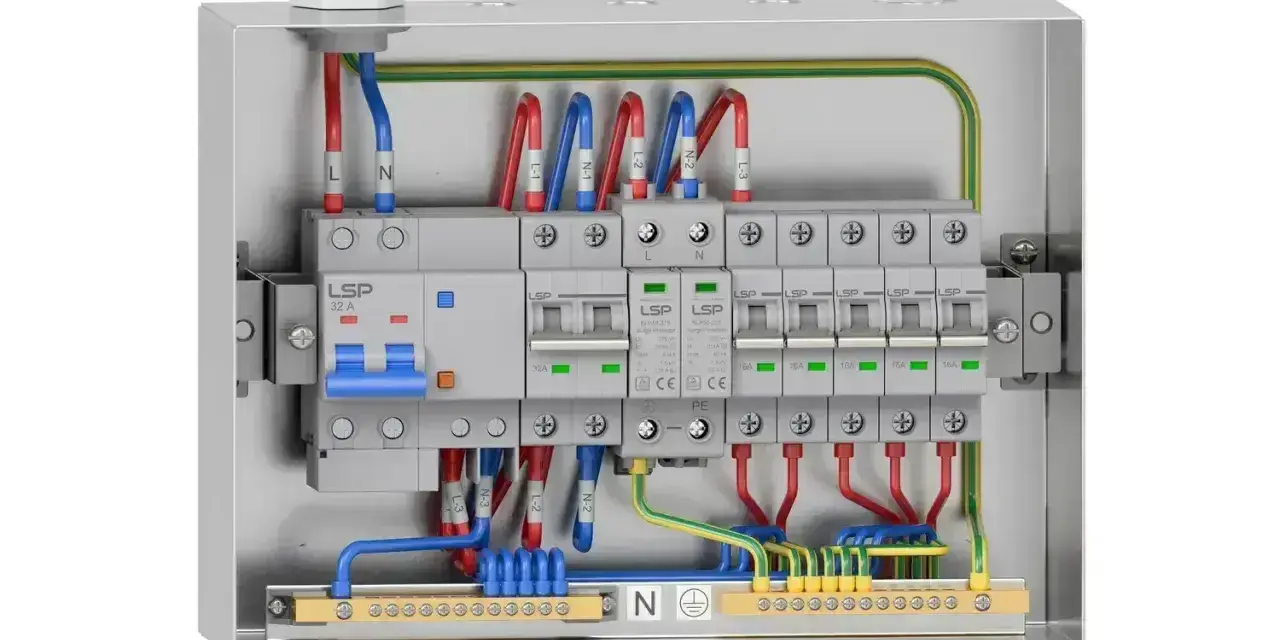

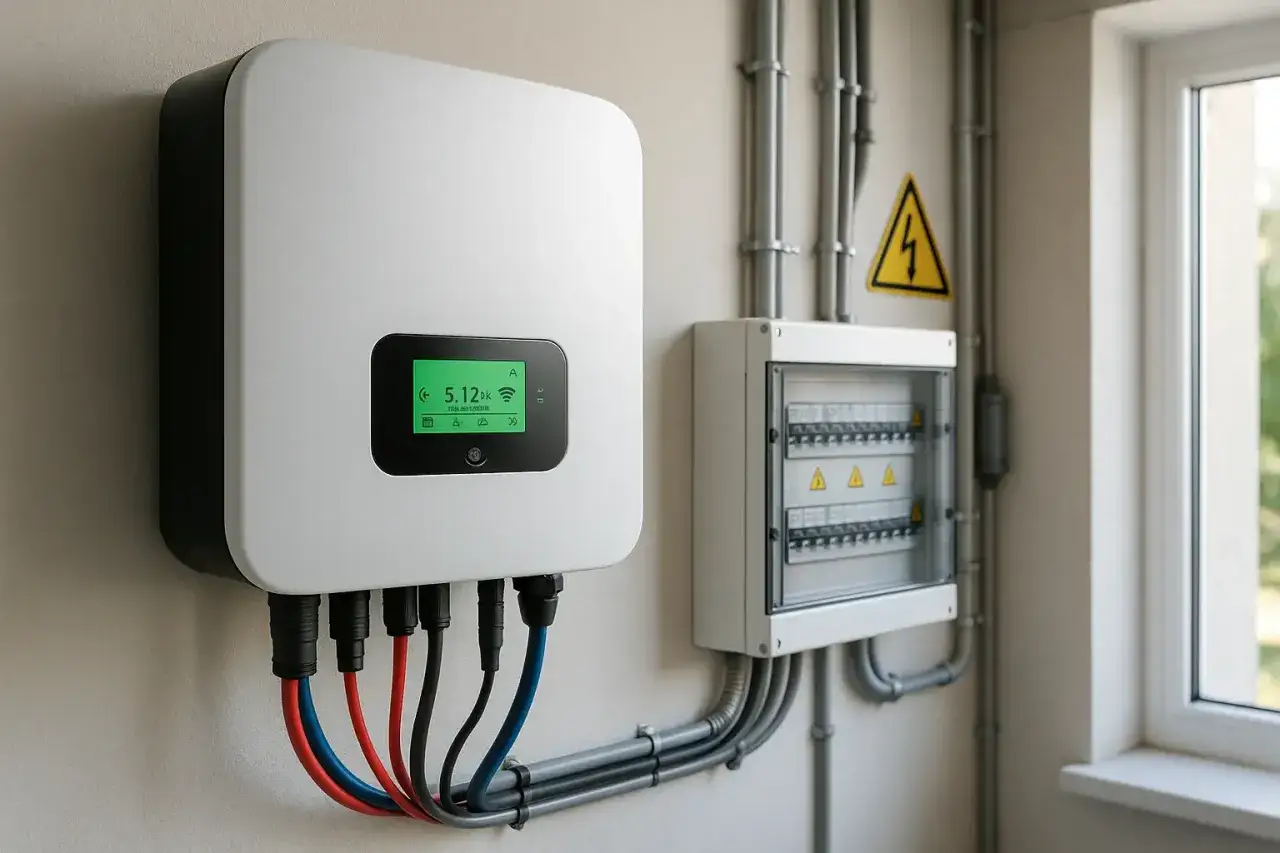

5. Montaż falownika, zabezpieczeń i strony AC. Dochodzi rozłącznik, ochronnik przepięć, zabezpieczenie nadprądowe i wpięcie do rozdzielnicy domu.
6. Pomiary i uruchomienie. Sprawdza się napięcia, izolację, poprawność podłączeń i dopiero potem włącza system do pracy.

Jeśli mikroinstalacja nie przekracza mocy przyłączeniowej obiektu, operator dokonuje przyłączenia po zgłoszeniu zwykle w terminie 30 dni. To ważne, bo wiele osób zakłada, że po montażu pozostaje już tylko „przekręcić bezpiecznik”, a formalności i testy są równie istotne jak sam dach.

Ten schemat jest uniwersalny, ale wybór technologii połączenia potrafi go uprościć albo mocno skomplikować. Dlatego kolejna decyzja dotyczy nie samego montażu, lecz tego, czy lepszy będzie string, mikroinwerter czy optymalizator.

Który układ połączeń sprawdza się na różnych dachach

Jeżeli dach ma kilka połaci, różne kąty nachylenia albo cień z komina, przestaję myśleć o jednym „najlepszym” schemacie. W instrukcjach SMA zwraca uwagę, że stringi łączone równolegle powinny mieć tę samą liczbę modułów, tę samą technologię i taki sam punkt MPP. To dobrze pokazuje, że nie każdy zestaw paneli nadaje się do wspólnej pracy bez strat.

Na prostym dachu string zwykle wygrywa ceną i prostotą. Mikroinwertery są sensowne wtedy, gdy cień albo różne kąty połaci rzeczywiście zaburzają pracę paneli, a optymalizatory zajmują środek stawki, bo poprawiają uzysk bez przebudowy całej filozofii systemu. Jeśli planujesz magazyn energii, od razu sprawdź też, czy falownik jest hybrydowy, bo późniejsze dokładanie baterii bywa droższe i mniej wygodne niż zaplanowanie tego od początku.

Gdy układ połączeń jest już wybrany, najważniejsza staje się kwestia bezpieczeństwa. I tu nie chodzi o formalność dla formalności, tylko o to, by instalacja nie stała się źródłem przegrzewania, łuku elektrycznego albo problemów przy serwisie.

Bezpieczeństwo i przepisy, których nie wolno lekceważyć

Na tym etapie najłatwiej o pozornie drobny błąd, który potem kosztuje awarię albo poprawkę całej instalacji. Prąd stały zachowuje się inaczej niż prąd w domowej gniazdce, więc rozłączanie, łączenie i prowadzenie przewodów trzeba traktować jak pracę przy układzie, który nie wybacza skrótów. Tu właśnie pojawiają się złącza, zabezpieczenia i oznakowanie, a nie tylko ładny montaż na dachu.

• Używaj złączy tego samego typu i producenta. Mieszanie przypadkowych konektorów zwiększa ryzyko słabego styku i grzania.
• Nie rozłączaj obwodu DC pod obciążeniem. Przy prądzie stałym łatwo o łuk elektryczny, który może uszkodzić kontakt.
• Stosuj przewody solarne odporne na UV i temperaturę. Zwykły kabel nie nadaje się do pracy na zewnątrz przez lata.
• Uwzględnij zabezpieczenia DC i AC. Rozłącznik, ochronnik przepięć i zabezpieczenie nadprądowe nie są dodatkiem, tylko podstawą.
• Zadbaj o połączenia wyrównawcze i uziemienie. To ważne zarówno dla pracy systemu, jak i dla bezpieczeństwa całego budynku.
• Oznacz trasę i elementy instalacji. Serwis i służby ratunkowe muszą wiedzieć, gdzie biegną przewody i gdzie można bezpiecznie odłączyć system.

Gov.pl przypomina, że instalacja fotowoltaiczna o mocy większej niż 6,5 kW wymaga uzgodnienia projektu z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, a po zakończeniu budowy także zawiadomienia PSP. W praktyce to rozsądny próg, który porządkuje nie tylko dokumenty, ale też sam sposób projektowania i prowadzenia przewodów. Dobrze zaplanowane bezpieczeństwo widać zwykle dopiero wtedy, gdy coś pójdzie nie tak, a wtedy jest już za późno na poprawki w pośpiechu.

Kiedy te rzeczy są dopięte, warto jeszcze przyjrzeć się błędom, bo to one najczęściej zdradzają słabo zaprojektowaną instalację. Część z nich nie powoduje natychmiastowej awarii, ale obniża uzysk na tyle, że rachunek ekonomiczny przestaje się zgadzać.

Najczęstsze błędy, które obniżają uzysk

W fotowoltaice wiele problemów nie wygląda groźnie na pierwszy rzut oka. Panel nadal produkuje energię, falownik nadal świeci na zielono, a jednak instalacja oddaje mniej, niż powinna. Z mojego doświadczenia właśnie takie „prawie dobre” rozwiązania są najdroższe, bo przez długi czas udają, że wszystko działa.

• Mieszanie modułów o różnych parametrach w jednym stringu. Pojawia się mismatch loss, czyli straty wynikające z nierównej pracy paneli.
• Łączenie połaci o różnej orientacji w jeden obwód. Moduły nie pracują wtedy w tym samym rytmie i szybciej tracisz energię.
• Nieuwzględnienie zimowego wzrostu napięcia. Na chłodnym dachu napięcie stringu potrafi podejść wyżej, niż zakładał projekt.
• Oszczędzanie na złączach i zaciskach. Słaby styk nie zawsze psuje się od razu, ale potrafi przegrzewać się miesiącami.
• Brak pomiarów po montażu. Bez testów polaryzacji, izolacji i napięć nie wiesz, czy instalacja naprawdę pracuje poprawnie.
• Brak myślenia o przyszłej rozbudowie. Jeśli planujesz magazyn energii, pompę ciepła albo ładowarkę do auta, projekt warto przygotować szerzej.

Największy błąd? Przekonanie, że wystarczy dobra marka paneli. W rzeczywistości o wyniku decyduje cały łańcuch: dach, string, falownik, zabezpieczenia i jakość montażu. Jeśli któryś z tych elementów jest słabszy, reszta nie nadrobi strat sama z siebie. Dlatego przed wejściem ekipy na dach warto dopiąć jeszcze kilka konkretów.

Co warto ustalić z instalatorem, zanim moduły trafią na dach

Na etapie oferty zawsze proszę o rzeczy, które później najłatwiej zweryfikować. Nie chodzi o rozbudowaną dokumentację dla samej dokumentacji, tylko o prosty zestaw informacji, po którym od razu widać, czy projekt jest przemyślany, czy „składany na szybko”.

• Schemat jednokreskowy instalacji. Pokazuje, jak biegną stringi, gdzie stoi falownik i jakie są zabezpieczenia.
• Parametry stringów. Chcę wiedzieć, ile modułów przypada na łańcuch i czy napięcie mieści się w zakresie falownika.
• Model falownika i jego zakres pracy. To on decyduje, czy instalacja będzie miała zapas na zimę i wyższe obciążenie.
• Lista zabezpieczeń DC i AC. Bez niej trudno ocenić, czy system jest kompletny, a nie tylko „podłączony”.
• Plan pomiarów i protokół odbioru. Dobra instalacja kończy się dokumentem, nie samym montażem.
• Możliwość rozbudowy. Jeśli w przyszłości dojdzie magazyn energii lub ładowarka samochodu, projekt nie powinien tego blokować.

Jeśli mam zostawić jedną praktyczną myśl, to taką: w fotowoltaice najwięcej zależy nie od samej liczby paneli, ale od tego, czy ich połączenie pasuje do dachu, falownika i sposobu używania energii w domu. Przy prostym układzie najlepszy bywa klasyczny string, a przy cieniach i wielu połaciach lepiej od razu postawić na rozwiązanie, które ograniczy straty zamiast tylko je przykryć.
