Najważniejsze rzeczy, które trzeba wiedzieć o uziemieniu instalacji PV
- Nie chodzi wyłącznie o „wbijanie szpilki”. Liczy się cały układ: połączenia wyrównawcze, uziom budynku, falownik i zabezpieczenia przeciwprzepięciowe.

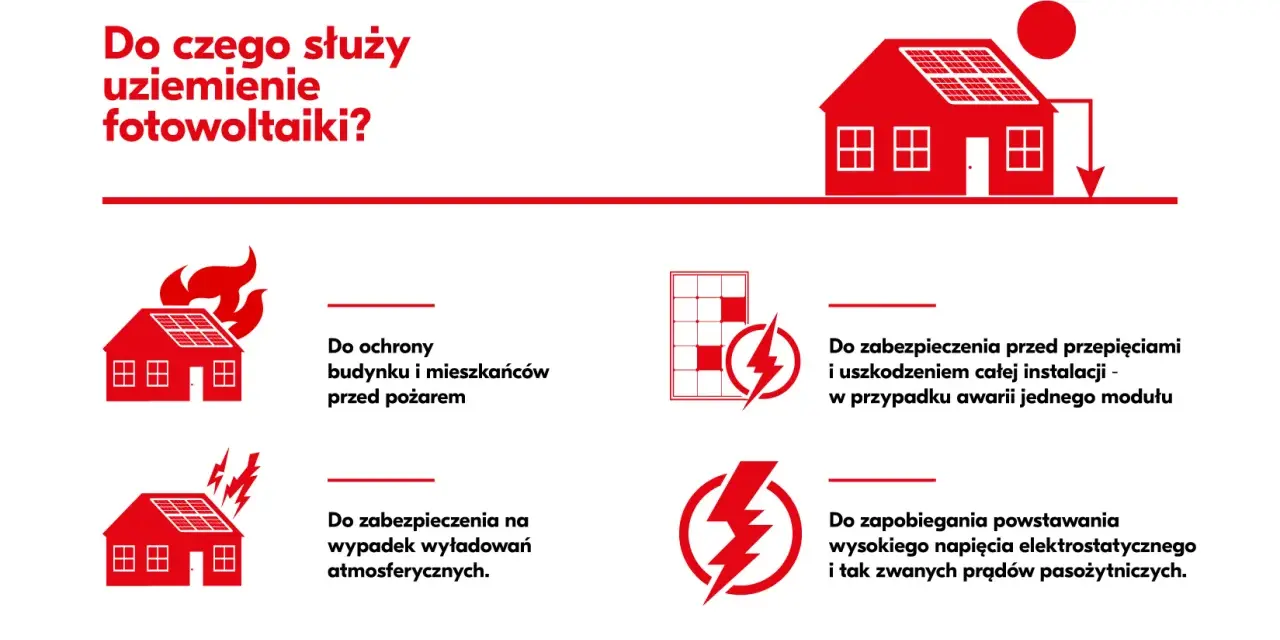

- Najpierw bezpieczeństwo, potem szczegóły techniczne. Dobre uziemienie ma ograniczyć ryzyko porażenia, uszkodzenia falownika i szkód po burzy.
- Ramy modułów, konstrukcję i rozdzielnice łączy się świadomie. Nie każdy metalowy element automatycznie zapewnia poprawny tor ochronny.
- W praktyce decydują pomiary. Sam montaż bez sprawdzenia ciągłości i rezystancji uziemienia daje złudne poczucie bezpieczeństwa.
- Koszt zwykle nie jest duży względem całej instalacji. Przy prostym domu to często kilkaset złotych, ale brak istniejącego uziomu albo instalacja odgromowa podnoszą wycenę.
Najpierw bezpieczeństwo, potem produkcja energii
W instalacji PV najłatwiej popełnić jeden podstawowy błąd: traktować uziemienie jak formalność. A ono ma bardzo konkretny sens. Chodzi o to, żeby wszystkie dostępne elementy metalowe miały ten sam potencjał, a w razie awarii albo przepięcia energia nie szukała najkrótszej drogi przez obudowę falownika, konstrukcję dachu lub człowieka.
Z mojego doświadczenia wynika, że inwestorzy najczęściej pytają o to, czy same panele „muszą być uziemione”. Odpowiedź brzmi: nie chodzi o moduł jako źródło prądu, tylko o ochronę całej instalacji. Dlatego w grę wchodzą połączenia wyrównawcze, główna szyna uziemiająca budynku, czasem osobny uziom i często także ograniczniki przepięć. W polskich warunkach opieram się tu na zasadach stosowanych w PN-HD 60364-7-712 oraz normach ochrony odgromowej.
Najważniejsza korzyść jest prosta: dobrze wykonane uziemienie zmniejsza ryzyko uszkodzeń po burzy i poprawia skuteczność ochrony przeciwporażeniowej. To właśnie dlatego nie warto pytać wyłącznie „czy to działa”, ale raczej „czy cały układ jest spójny”. A skoro już wiemy, po co to robić, trzeba ustalić, co dokładnie łączy się z uziemieniem.
Co dokładnie łączy się z uziemieniem

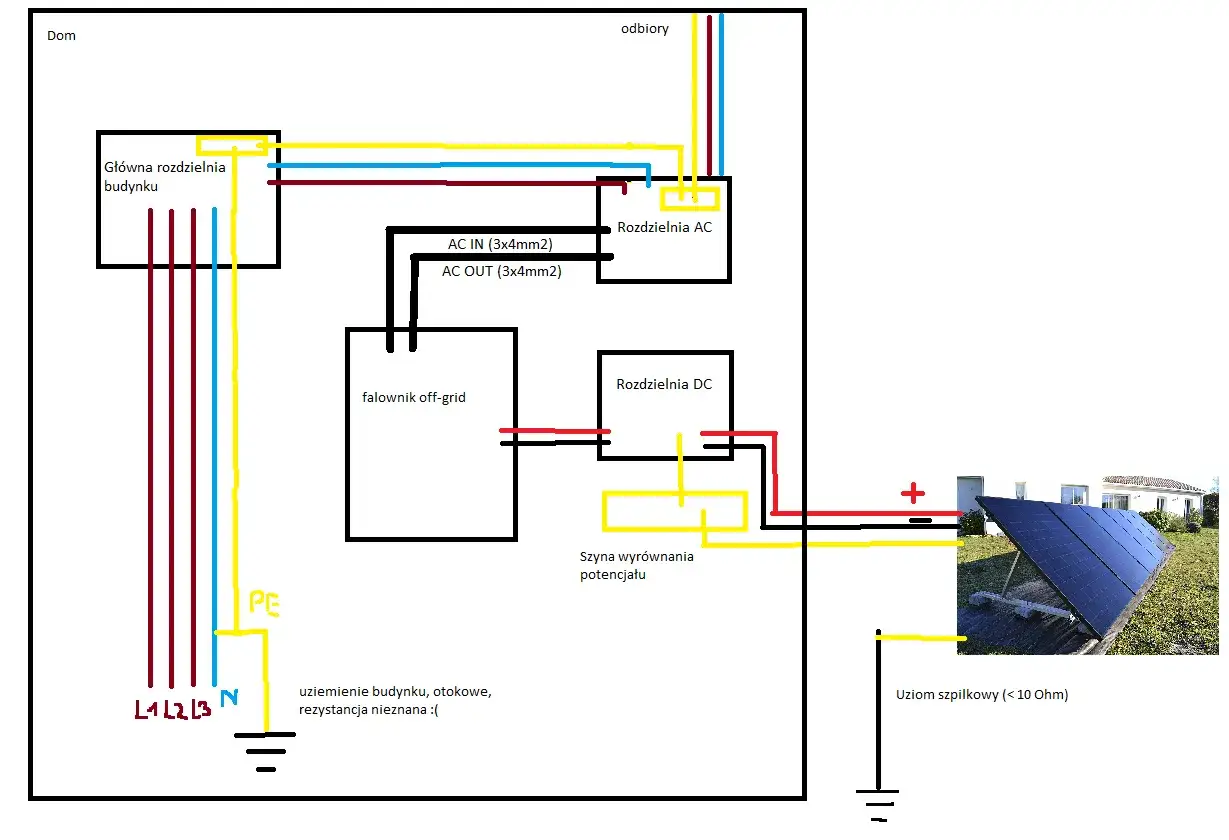

W domowej fotowoltaice nie uziemia się wszystkiego „na wszelki wypadek”. Łączy się te elementy, które mogą znaleźć się pod napięciem awaryjnym albo przenieść przepięcie dalej do instalacji budynku. Najczęściej są to ramy modułów, konstrukcja nośna, obudowa falownika, rozdzielnice DC i AC oraz ograniczniki przepięć.
| Element | Po co go łączyć | Na co uważać |
|---|---|---|
| Ramy modułów i konstrukcja nośna | Żeby wyrównać potencjały i odprowadzić prąd awaryjny z metalowych części. | Nie zakładaj, że anodowane profile same zapewnią dobry kontakt elektryczny. Często potrzebne są dedykowane zaciski lub podkładki przebijające warstwę izolującą. |
| Falownik | Obudowa i osprzęt mają być powiązane z układem ochronnym budynku. | Falownik nie powinien wisieć „oderwany” od reszty systemu tylko dlatego, że montaż jest na ścianie wewnątrz budynku. |
| Rozdzielnica DC i AC | Żeby ograniczyć skutki przepięć i zapewnić spójność ochrony. | Tu liczy się nie tylko sam przewód, ale też dobór ograniczników przepięć SPD i ich poprawne wpięcie. |
| Główna szyna uziemiająca | To centralny punkt, do którego powinien być sprowadzony układ ochronny budynku. | Nie wolno podłączać się do przypadkowej śruby albo do „byle metalowej” części instalacji. |
| Uziom budynku | Zapewnia realne odprowadzenie prądu do gruntu. | Wysokość oporu zależy od gruntu, długości uziomu i całego projektu, więc nie ma jednej magicznej wartości dla każdego domu. |
W praktyce metalowy dach albo aluminiowa konstrukcja nie są jeszcze gotowym uziomem. One mogą być częścią układu, ale dopiero po sprawdzeniu ciągłości, połączeń i pomiarów. To prowadzi do pytania, jak taki układ wykonuje się krok po kroku.
Jak wygląda poprawne wykonanie krok po kroku
Jeśli mam ocenić instalację po latach problemów, najczęściej kłopot zaczyna się nie na etapie „czy jest przewód”, tylko na etapie planowania. Dobrze zrobione uziemienie bierze pod uwagę budynek, dach, obecność instalacji odgromowej, długość tras kablowych i miejsce, w którym pracuje falownik.
- Sprawdzenie istniejącego układu w budynku. Trzeba ustalić, czy dom ma już główną szynę uziemiającą, jaki jest stan uziomu i czy działa instalacja odgromowa.
- Wybór punktu odniesienia. Konstrukcja PV powinna być włączona do spójnego systemu ochronnego, a nie do przypadkowego fragmentu metalu na dachu.
- Połączenie konstrukcji, falownika i rozdzielnic. Tu ważne jest, żeby przewody były prowadzone możliwie krótko i bez pętli. Przy przepięciach każdy dodatkowy metr zwiększa indukcyjność, czyli niechęć przewodu do „szybkiego” oddania energii do ziemi.
- Dobór przekrojów i osprzętu. W dokumentacjach spotyka się połączenia wyrównawcze z przewodem miedzianym 6 mm², a przy integracji z instalacją odgromową często 16 mm² Cu lub więcej, zależnie od projektu i warunków obiektu.
- Zabezpieczenie przed korozją i luzowaniem. Złącza muszą pasować do materiału konstrukcji. Aluminium, stal nierdzewna i miedź nie zawsze lubią się bezpośrednio, więc liczy się dobór odpowiednich zacisków i podkładek.
- Pomiary po montażu. Sprawdza się ciągłość połączeń, rezystancję uziemienia i poprawność działania zabezpieczeń. Bez tego cała robota jest tylko częściowo potwierdzona.
Jeżeli dach ma instalację odgromową, dochodzi jeszcze temat odstępu separacyjnego, czyli bezpiecznej odległości między przewodami odgromowymi a metalową częścią PV. To ważne, bo zbyt bliskie prowadzenie przewodów może skończyć się przeskokiem iskry. Gdy ten etap jest zrobiony porządnie, można przejść do błędów, które w praktyce psują najwięcej instalacji.
Błędy, które najczęściej wychodzą dopiero przy burzy albo pomiarze
Najgorsze w uziemieniu jest to, że część błędów długo pozostaje niewidoczna. Instalacja działa, licznik kręci się prawidłowo, a problem wychodzi dopiero przy pierwszym przepięciu albo podczas odbioru technicznego. Widzę tu kilka powtarzalnych schematów.
- Uziemienie tylko „na oko”. Ktoś przykręca przewód do konstrukcji i uznaje sprawę za załatwioną. Bez pomiaru nie ma pewności, czy połączenie jest skuteczne.
- Wykorzystanie jednej śruby jako całej ochrony. To zbyt słaby punkt, zwłaszcza gdy z czasem pojawi się korozja albo poluzowanie po pracy dachu.
- Mieszanie materiałów bez właściwego osprzętu. Połączenie miedzi, aluminium i stali bez uwzględnienia korozji galwanicznej potrafi po kilku sezonach wyglądać dobrze tylko na pierwszy rzut oka.
- Za długie przewody i pętle. Przy udarze liczy się geometria toru. Im bardziej „poskręcana” trasa, tym gorsze zachowanie ochronne.
- Dołożenie PV do istniejącej odgromówki bez analizy. To jeden z najbardziej niedocenianych problemów. Jeśli nie sprawdzi się całego układu, można stworzyć nowe ryzyko zamiast je zmniejszyć.
- Brak dokumentacji powykonawczej. Po latach nikt nie pamięta, którędy prowadził przewód i gdzie był punkt kontrolny. Przy serwisie to bardzo utrudnia życie.
Jeśli miałbym wskazać jeden błąd, który najbardziej mnie irytuje, to jest nim myślenie, że „elektryk to potem sprawdzi”. W praktyce dobrze jest wymagać pełnego pomiaru i zapisu wyników od razu po montażu. A skoro mowa o wymaganiach, naturalnie pojawia się temat pieniędzy.
Ile to kosztuje i od czego zależy wycena
W 2026 roku koszt uziemienia przydomowej fotowoltaiki najczęściej nie jest największą pozycją w całym budżecie, ale potrafi się różnić bardziej, niż wiele osób zakłada. Najtańszy wariant to zwykle podłączenie instalacji do już istniejącej i sprawnej infrastruktury budynku. Drożej robi się wtedy, gdy trzeba dołożyć nowy uziom, uporządkować połączenia wyrównawcze albo połączyć układ z instalacją odgromową.
| Scenariusz | Co zwykle obejmuje | Orientacyjny koszt |
|---|---|---|
| Prosty dom z istniejącym uziomem | Przewód, zaciski, podłączenie konstrukcji i pomiar. | Około 200-600 zł |
| Dodatkowy uziom szpilkowy | Jedna lub kilka szpilek, łączniki, robocizna, pomiar. | Około 400-900 zł |
| Uziom otokowy lub rozbudowany układ ochronny | Więcej materiału, więcej pracy ziemnej, więcej punktów kontrolnych. | Około 800-1500 zł i więcej |
| Dodatkowe pomiary i odbiór | Sprawdzenie rezystancji, ciągłości i protokół. | Około 100-200 zł |
Największy wpływ na cenę mają: stan istniejącej instalacji w budynku, rodzaj dachu, długość tras przewodów, konieczność wykonania nowego uziomu oraz obecność odgromówki. Uczciwie mówiąc, najtańsza oferta nie zawsze jest najlepsza, jeśli nie zawiera pomiarów i nie opisuje, co dokładnie zostało połączone. To prowadzi do ostatniego, bardzo praktycznego etapu: odbioru.
Na odbiorze nie patrzę tylko na panele, ale na papier i pomiary
Jeżeli miałbym zostawić czytelnika z jedną radą, byłaby ona prosta: nie przyjmuj instalacji PV tylko na podstawie tego, że „ładnie wygląda”. Poproś o schemat połączeń, protokół pomiaru ciągłości i rezystancji uziemienia, informację o miejscu wpięcia do głównej szyny uziemiającej oraz potwierdzenie doboru ograniczników przepięć. W przypadku dachu z instalacją odgromową ważne jest też pokazanie, jak rozwiązano odstęp separacyjny.
- sprawdź, czy konstrukcja, falownik i rozdzielnice są faktycznie włączone do jednego układu ochronnego;
- upewnij się, że przewody prowadzone są możliwie krótko i bez niepotrzebnych pętli;
- poproś o wyniki pomiarów, a nie tylko o ustne zapewnienie, że „jest dobrze”;
- zwróć uwagę na materiały złączy i zabezpieczenie ich przed korozją;
- dopytaj, kto odpowiada za serwis i ewentualną korektę po pierwszych miesiącach pracy instalacji.
Dobrze wykonane uziemienie nie rzuca się w oczy, bo po prostu działa. I właśnie o to chodzi: ma być niewidocznym elementem ochrony domu, a nie poprawką robioną po awarii. Jeśli całość jest zaprojektowana i zmierzona porządnie, fotowoltaika staje się nie tylko ekologiczna, ale też spokojna w codziennym użytkowaniu.
